VOOHU产品共享--音频变压器技术白皮书

全球应用市场分布

•北美：主要是美国和加拿大，主要需求来自专业音频设备和高-最终音频市场

•欧洲：德国，英国和法国是主要市场，需求集中在专业的音频系统和广播设备上

•亚洲-太平洋：市场规模迅速增长，中国和日本是主要的生产商和消费市场，印度和东南亚国家的需求也在迅速增长

•其他地区：南美和中东的市场相对较小，但增长潜力很大


成长驱动力


1。消费电子市场的增长
•随着智能手机，平板电脑和便携式音频设备的普及，对音频变压器的需求继续增加
2。对专业音频设备的需求
•对录音室，剧院和广播电台等专业领域中高质量音频变压器的高质量音频变压器的需求继续增长
3。技术进步
•应用新材料（例如纳米晶合金）和新工艺提高了音频变压器的性能和效率，并促进了市场开发
4。新兴申请区域
•智能家居，汽车音频和物联网等新兴领域为音频变形金刚提供了新的市场机会

技术困难



一。频率响应和失真控制
音频变压器的频率响应和失真控制直接决定了音质恢复能力，并且是音频系统设计的核心挑战。

1。分析频率响应问题
低-频率衰减（<100Hz）：
原因：原发性绕组的电感不足会导致低频率信号的磁化电流增加和磁芯的紧密饱和
解决方案：
选择高渗透性（μ）磁芯（例如纳米晶合金μ> 50,000）
增加绕组的数量（N↑→电感L↑）
使用分层和分割的绕组来减少泄漏电感
高-频率衰减（> 10kHz）：
原因：绕组分布式电容和泄漏电感形式LC共振，高-频率信号被绕过
解决方案：
蜂窝绕组：交错的绕组减少了层间电容（可以将分布式电容降低30％- 50％）
核心交叉-分段区域优化：减小磁路径长度以增加截止频率

2。失真类型和抑制
谐波失真（TH）：
资料来源：核心非线性（在B曲线的弯曲区域工作），直流偏置
对策：
选择高饱和通量密度材料（例如Sentust≈1.2T）
添加气隙（降低有效的磁渗透性，扩展线性区域）
阶段失真：
资料来源：绕组电感和分布电容引起的群体延迟差
对策：
控制绕组的Q值，通常目标Q值在1 - 3之间
使用对称的双绕组结构（例如双旋转绕组）来平衡寄生参数

3。实际测量验证方法
频率响应测试：
使用APX555音频分析仪，输入扫描信号（20Hz - 100kHz），记录衰减-频率曲线
资格标准：目标频段内波动≤±1dB（HI - FI水平要求）
失真测试：
输入1KHz正弦波，测量额定功率的THD + N（总谐波失真 +噪声）
典型价值：消费者级别<1％，HI - FI级<0.1％

二。阻抗匹配精度
超过±10％的阻抗匹配误差将导致信号反射（立即波比VSWR> 1.22），严重影响传输效率

1。阻抗匹配原则
理想的匹配条件：
（来源阻抗），（负载阻抗）
变压器的转弯比：（主要阻抗，次要阻抗）
实际偏差因素：
绕组阻力消耗信号功率
泄漏电感形成高频的电感电抗

2。匹配设计策略
低-频率匹配（<1kHz）：
优先考虑准确的转弯比，然后选择低-损失铜线（例如OFC氧-游离铜）
示例：匹配600Ω麦克风输出到10kΩ前置放大器输入需要转弯比率
高-频率匹配（> 10kHz）：
需要补偿寄生参数，并且电容器可以与偏移泄漏电感平行连接

3。调试和验证
网络分析仪方法：
测量S参数（S11/S21），调整转弯比以使S11 <- 20dB（反射功率<1％）
实际负载测试：
连接真实负载（例如功率放大器 +扬声器），并使用示波器观察信号波形是否扭曲

三。电磁干扰（EMI）抑制
EMI可以引入可听见的噪声（例如“嗡嗡声”），这可能会在医疗和工业场景中引起设备故障

1。EMI来源的分析
进行干扰：
高频切换电源噪声通过电源线（频段：150kHz - 30MHz）耦合
辐射干扰：
变压器泄漏磁场在空间中形成交替的磁场

2。抑制技术解决方案
磁屏蔽：
三-层屏蔽结构：
内层：铜箔（≥0.1mm）屏蔽电场
中层：高磁渗透性合金（例如MU -金属）指导泄漏磁场
外层：铁氧体磁环吸收残留的高频率噪声
绕组优化：
双-电线平行绕组：主要和次级电流产生的磁场相互取消，共同模式排斥比（CMRR）增加到超过60dB
静电屏蔽层：插入初级和次级和单个-点接地之间的铜箔可以将分布式电容耦合噪声降低50％- 70％
3。钥匙测试标准
CISPR 32辐射测试
它以30MHz - 1GHz频带在态室中的频带，必须低于极限线（例如B类设备≤40dB
μV/m）
IEC 61000 - 4 - 6进行了免疫力：
注射150kHz - 80MHz干扰信号，设备输出信号- -噪声比（SNR）必须降低<3db
音频变压器的主要参数

1。电力等级/瓦（W）
•含义：音频变压器可以安全传输的最大功率。超过额定功率可能会导致变压器过热，损坏或扭曲。例如，具有额定功率为100W的音频变压器适用于最大输出功率为100W的音频设备。

2。频率响应/HERTZ（Hz）或分贝（DB）
•含义：指示音频变压器以不同频率传输信号的能力。它通常以频率范围（例如20Hz至20kHz）和相应的插入损失（例如±3DB）表示。例如，具有20Hz至20kHz±1DB的频率响应的变压器可以在此频率范围内维持信号的高-保真度传输。

3。阻抗比/欧姆（ω）
•含义：在音频变压器的输入和输出末端的阻抗之比。例如，阻抗比为600Ω的变压器：150Ω可以将600Ω源阻抗转换为150Ω负载阻抗，从而实现阻抗匹配并减少信号反射和失真。

4。转弯比/无（通常为比率，例如1：1，2：1）
•含义：主要线圈的转弯数与次级线圈的转弯数之比。此参数确定输入电压和输出电压之间的关系。例如，1：2变换比意味着输出电压是输入电压的两倍。

5。插入损失/db
•含义：指示音频信号通过变压器时的能量损失。插入损失越小，信号传输效率越高。例如，插入损失为0.5dB的变压器意味着信号通过时的能量损失很小。

6。隔离电压/伏特（V）
•含义：输入和输出末端之间的电气隔离能力。较高的隔离电压可以有效防止地面噪声和电源干扰。例如，隔离电压为1000V的变压器可以提供良好的电气隔离。

7。DC电阻（DCR） /欧姆（ω）
•含义：线圈的直流电阻会影响变压器的效率和热量产生。较低的直流电阻可以减少能量损失和热量产生。例如，在传输大电流时，具有10Ω的主要直流电阻的变压器会产生较少的热量。

8。工作温度范围（工作温度范围） /°C
•含义：音频变压器可以正常运行的温度范围。例如，工作温度范围为20°C至 +85°C的变压器适用于各种环境条件。

9。插入损失（插入损失） /分贝（DB）
•含义：信号通过变压器时的能量损失。插入损失越小，信号传输效率越高。例如，插入损失为0.5dB的变压器意味着信号通过时的能量损失很小。

10。尺寸/mm或IN
•含义：音频变压器的物理尺寸，包括宽度，深度和高度。尺寸决定了变压器的安装方式及其适合的设备类型。

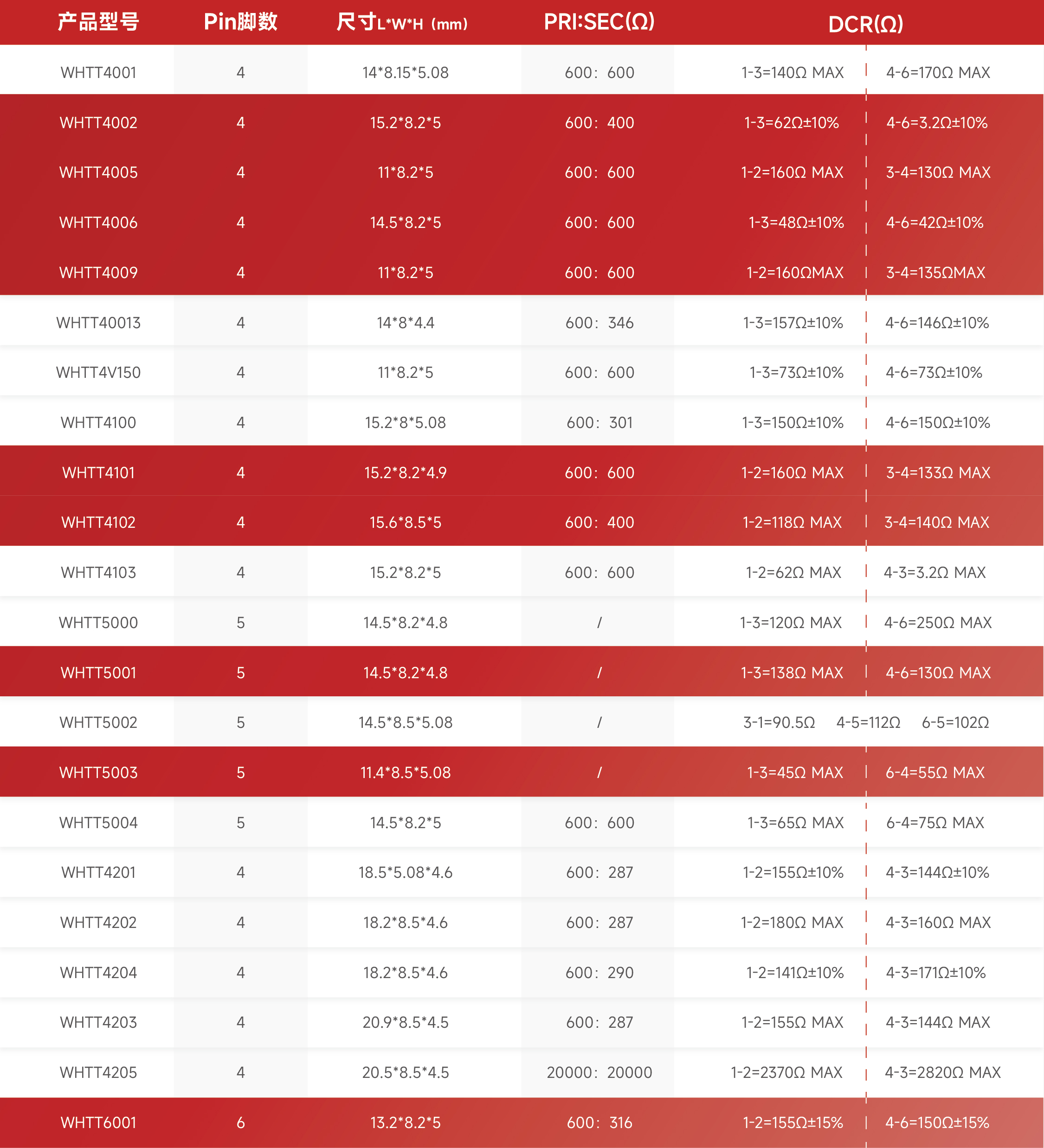

11。传统模型显示

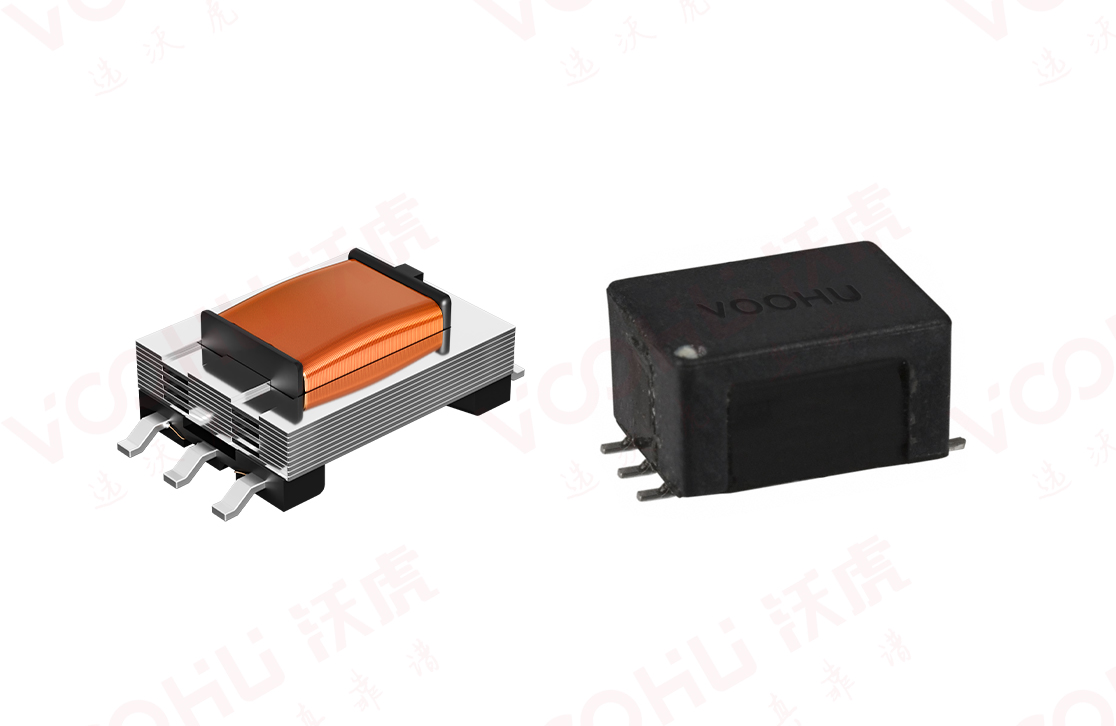

音频变压器的介绍和应用领域


1。消费电子产品
•便携式音频设备：用于阻抗匹配和信号隔离，以确保清晰的音频信号传输
•家庭音频系统：用于提高声音质量，减少噪音干扰并实现高质量音频输出
•耳机放大器：用于匹配耳机的阻抗，以提高传输效率和声音信号的音质

2。专业音频设备
•混合控制台：用于信号隔离和阻抗匹配，以确保可以稳定传输来自不同音频源的信号，并且不会彼此干扰
•录制工作室设备：用于隔离噪声并提高信号纯度和保真度
•舞台音响系统：用于电源放大器和扬声器之间的信号传输，以确保稳定的传输和高质量输出-电源音频信号
•效应子：用于处理和传输音频信号，以确保在处理过程中不会扭曲信号

3。汽车电子产品
•汽车音频系统：用于阻抗匹配和信号隔离，以确保在复杂的汽车电气环境中稳定地传输音频信号，并改善-汽车音质
•在-汽车娱乐系统中：用于传输和处理音频信号以确保高质量的音频体验

4。广播和沟通
•广播电台：用于广播设备中的信号传输和隔离，以确保广播信号的高质量传输
•通信设备：用于隔离和传输音频信号以减少电磁干扰

5。聪明的家
•智能扬声器：用于阻抗匹配和信号隔离，以确保高质量传输音频信号
•智能音频设备：用于提高信号质量和反-干扰能力

6.行业和医疗
•工业音频系统：用于信号隔离和传输，以确保在工业环境中音频信号的稳定性和可靠性
•医疗设备：用于隔离噪声并确保音频信号的清晰传输

7。乐器和音乐制作
•电子乐器：用于传输和处理音频信号以提高声音质量
•音乐生产设备：用于隔离和阻抗匹配以确保高质量处理音频信号

8。教育和公共广播
•教育设备：用于提高音频信号的质量和传输效率
•公共广播系统：用于信号隔离和传输以确保音频信号的清晰度和稳定性
