1.音频变压器概述

音频变压器是处理音频信号的特殊变压器，主要用于改变音频信号的电压电平，并提供阻抗匹配，以保证音频信号在不同设备之间高效传输。本文将对其工作原理、结构特点、工艺流程、选型参数及设计注意事项进行详细总结。在我们的日常生活中，音频变压器在将高电压转换为低电压而不影响音质方面发挥着重要作用。广泛应用于麦克风的输入级、扬声器的输出级以及放大器的耦合和阻抗匹配，以保证音频设备之间的顺畅配合。

2.音频变压器的作用

*阻抗和电压转换
变压器可以升压/降压并且可以改变阻抗，并且可以根据匝数比的平方来改变音频变压器的阻抗。初级与次级电压比等于匝数比，而阻抗比是匝数比平方的结果。
*阻抗由电压到磁通量的转换效率决定
音频变压器用于匹配不同阻抗的放大器和负载，以提高电力传输效率并防止信号失真。其设计与低频变压器类似，但适用于更宽的频率范围。
*平衡 – 非-平衡之间的过渡
音频变压器用于匹配不同阻抗的放大器和负载，以提高电力传输效率并防止信号失真。其设计与低频变压器类似，但适用于更宽的频率范围。

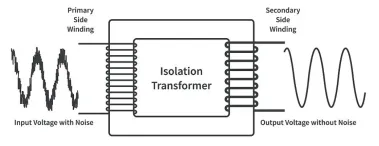

*音频信号电压隔离
变压器提供电流隔离，1:1变压器不改变信号电平，防止干扰，适合信号传输和地隔离，还可以转换信号类型。
*用于音频信号的着色

音频变压器不仅可以变换电压和阻抗，还可以对音频信号进行染色，即改变信号特性。核心材料的差异会影响声音的频率响应、阻抗和电感，从而增强特定的音频特征或改变整体聆听体验。例如，一些变压器可以增强低频以使低音更明显，或增强高频以使声音更清晰。这种现象称为变压器染色。

3.音频变压器的分类

我们常见的音频变压器分为：
1）输入变压器
输入变压器是声音与音频设备之间的变压器，也可称为麦克风变压器，其主要作用是阻抗匹配。
2）输出变压器
输出变压器连接到功放的功率放大器和扬声器进行阻抗转换，可以输出较大功率的音频变压器。
3）级间变压器
级间变压器是放大器中间级之间的变压器，如常见的耦合交流发电机、推压变压器等，主要作用是转换第一频率信号电压，使前级的阻抗-并可搭配后级放大器。

4.音频变压器的应用及场景

1）输入变压器
输入变压器有两种：LINE输入牛和MIC输入牛输入。 LINE输入牛适合驱动低输入阻抗放大器电路，或并联多个放大器输入以确保高效的信号传输。 MIC输入牛主要用于麦克风放大器的输入端，大部分设计为有增益，以减轻后续放大级的增益压力，少数设计为无增益。
2）输出变压器
在音频和播放设备中，输出变压器用于电路的阻抗转换。有的输出变压器采用1：1的变比，保持电平恒定，主要作用是隔离信号。由于输出变压器阻抗较低，常采用分立运算放大器驱动，以获得更稳定、更饱满的音质。
3）级间变压器
级间变压器位于放大器的前级和后级之间，如耦合变压器和推压变压器，其主要作用是调节音频信号电压，实现阻抗匹配，保证信号的顺利传输。输出变压器连接功放和扬声器，负责阻抗转换，能够输出大功率音频信号。
