专题：VOOHU 外围设计接口芯片选型指南

在硬件层面，PHY芯片是一个结合了模拟和数字技术的电路，其主要任务是接收电信号或光信号等模拟信号，并解调并转换给MAC芯片。 （MAC芯片是完全由数字电路组成的芯片。）


物理层负责设定数据传输和接收的具体规则，包括使用的电信号和光信号、线路的状态、时钟的同步、数据编码的方式以及所需的电路设计。同时，物理层还为数据链路层的设备提供标准接口。承担这些功能的芯片称为PHY芯片。

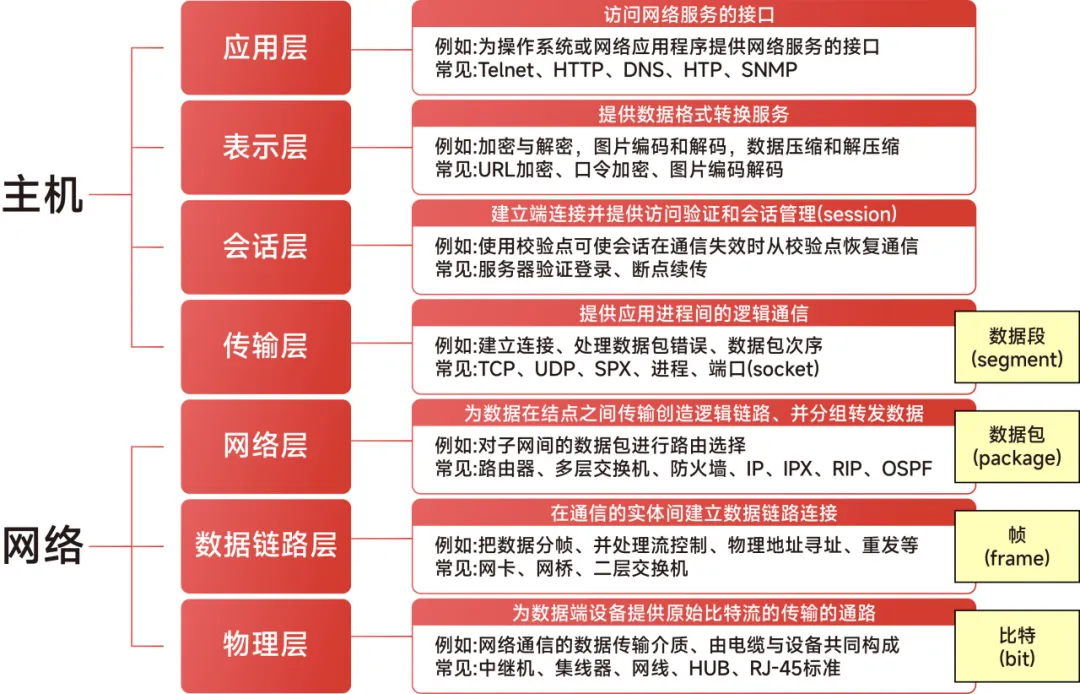

在网络通信的七层协议中，PHY芯片负责实现最底层的物理层功能，即数据的发送和接收。

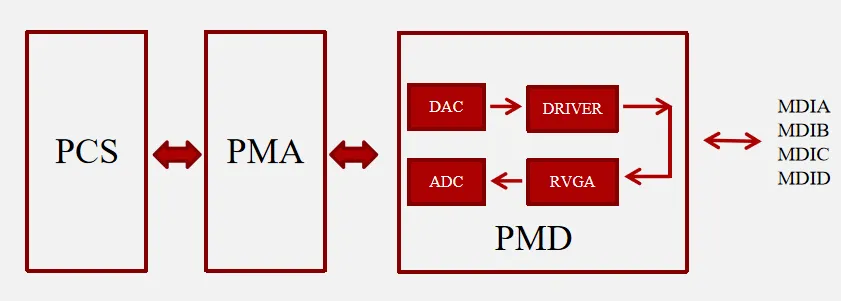

1.PHY架构




物理层技术中，PCS（Physical Coding Sublayer）负责对数据进行编解码，同时识别网口四组数据线的交叉特性和极性，以及时延误差他们之间。另一方面，PMA（物理媒体链路子层）专注于消除信号反射和串扰噪声、恢复接收信号的时钟频率、处理信号基线漂移以及优化通道符号间干扰。进一步，PMD（物理媒体相关子层）承担数模信号转换的任务，驱动网线末端的100欧姆差分阻抗，滤除通道带外噪声，实现回声抑制，保证数据传输的稳定性和可靠性。

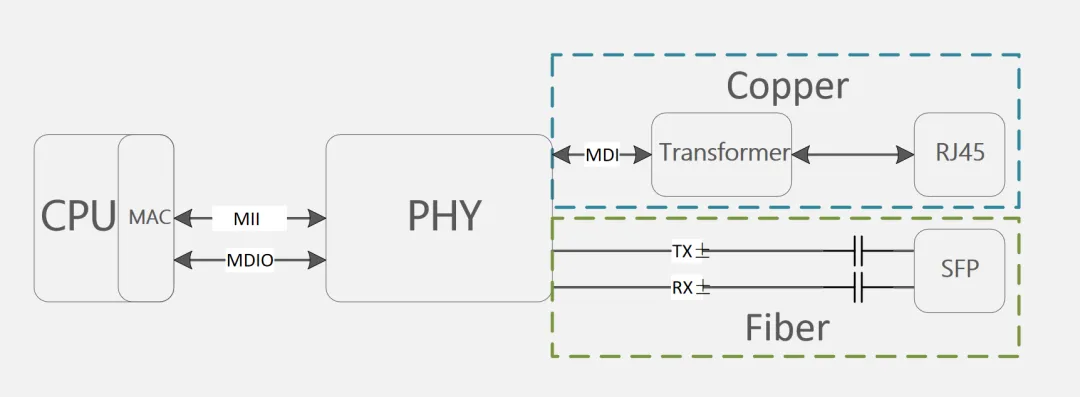

2.板载PHY




板载PHY的设计和实现是网络技术的重要组成部分，直接影响网络设备的性能和可靠性。随着网络技术的发展，PHY不断更新以支持更高的数据传输速率和更广泛的应用场景

3.应用块

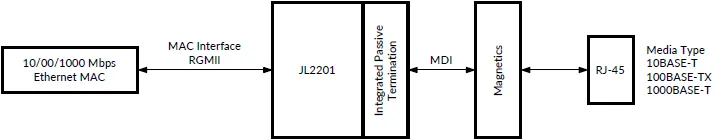

RGMII 到铜的应用

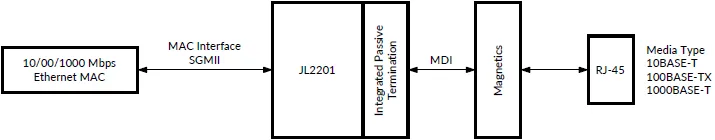

SGMII 到铜的应用

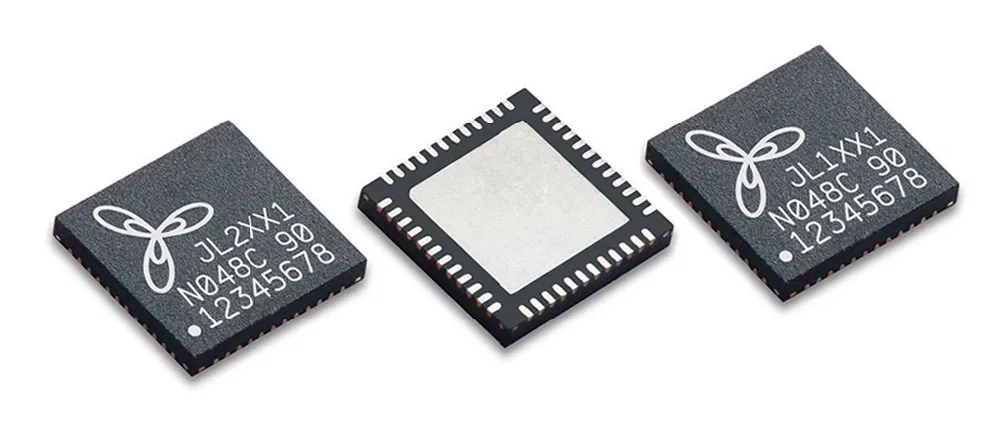

PHY Transceiver作为以太网外围电路的核心器件，需要根据实际应用选择合适的PHY芯片。

---

VOOHU电子与精略科技达成战略合作，结合双方技术、市场、客户服务优势，为客户提供更好的解决方案。接下来，我将为您详细讲解Waltiger电子外围接口芯片的选型指南，以帮助您准确选型并提高您的设备性能。

---

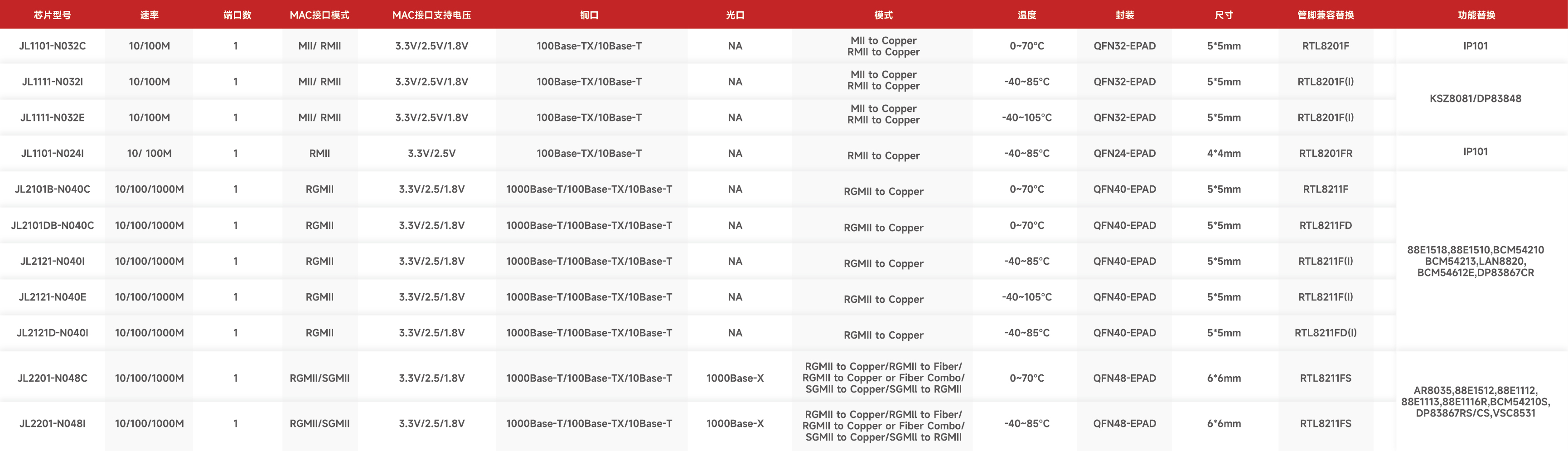

PHY 产品选型表

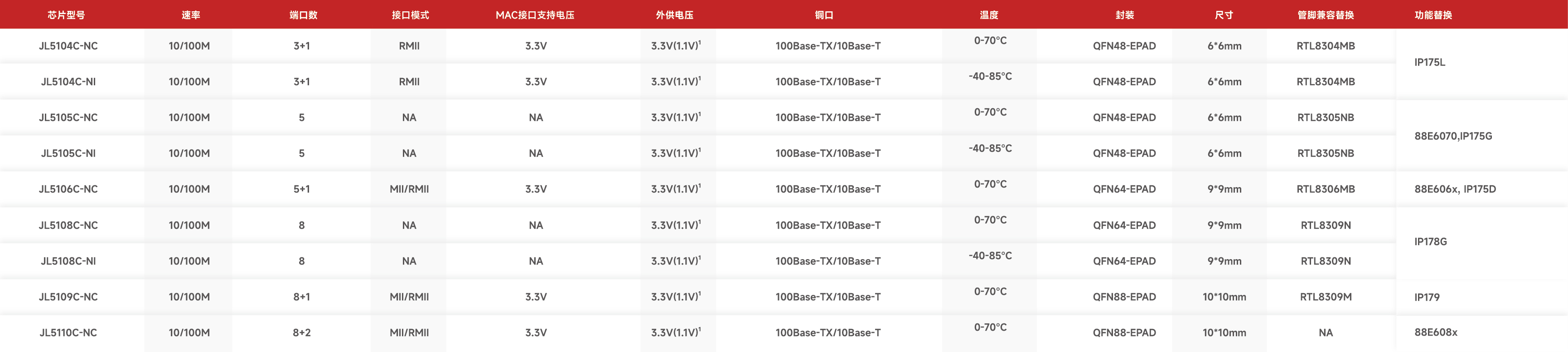

100千兆交换机产品选型表

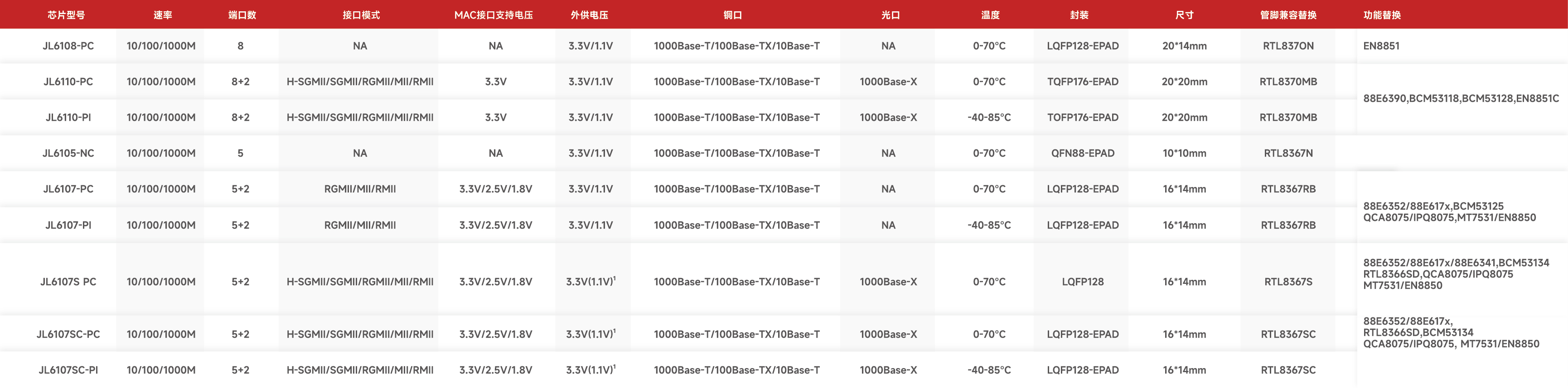

千兆交换机产品选型表




随着互联网技术的不断创新和应用需求的演变，PHY芯片的发展也将不断前进和完善。我们充满信心，PHY芯片将在未来的网络通信世界中发挥更加关键的作用。
