SFP笼子的EMI屏蔽设计：如何减少电磁干扰？

在高速通信系统中，电磁干扰（EMI）是影响信号完整性和设备稳定性的关键挑战之一。作为光学模块的核心载体，SFP的屏蔽设计直接决定其抗干扰能力。特别是在高-频率应用程序方案（例如5G和数据中心）中，如何优化SFP笼的EMI屏蔽性能已成为通信连接器设计的重中之重。

01为什么SFP笼需要精确屏蔽？

作为光学模块和设备主板之间的接口，SFP笼需要在高频率信号传输期间处理两种类型的干扰风险：

1. 内部干扰：当通过笼子间隙泄漏并干扰其他组件时，光学模块产生的电磁波；

2. 外部干扰：外部电磁噪声通过界面侵入，导致信号位错误率的增加。

如果屏蔽效率不足，则最多可能会导致信号衰减，甚至导致系统停机时间。根据IEC 61967标准，通信设备必须通过30MHz - 6GHz频带的辐射测试，该测试对SFP笼的屏蔽设计提出了严格的要求。

02 SFP Cage EMI屏蔽设计的五个核心元素

1.选择高电导率材料

最好由高电导率金属制成，例如不锈钢（SUS304）或铍铜（C17200），以确保电磁波在盾牌表面形成涡流损失；

表面处理：金镀金（0.1 -0.2μm）或镀镍（3 -5μm），以降低接触阻抗并增强高频率屏蔽有效性（SE≥60dB@1GHz）。

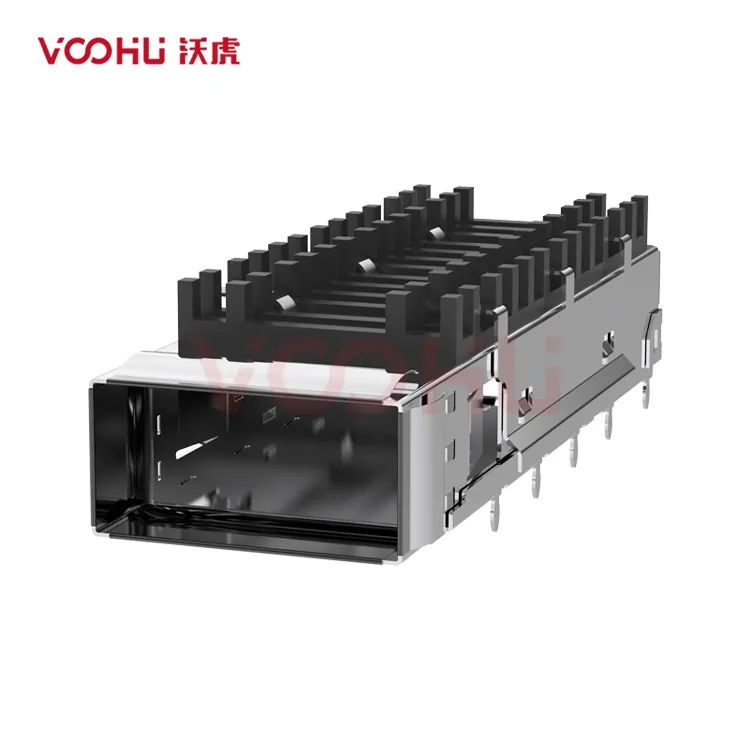

2.整合完全封闭的结构设计

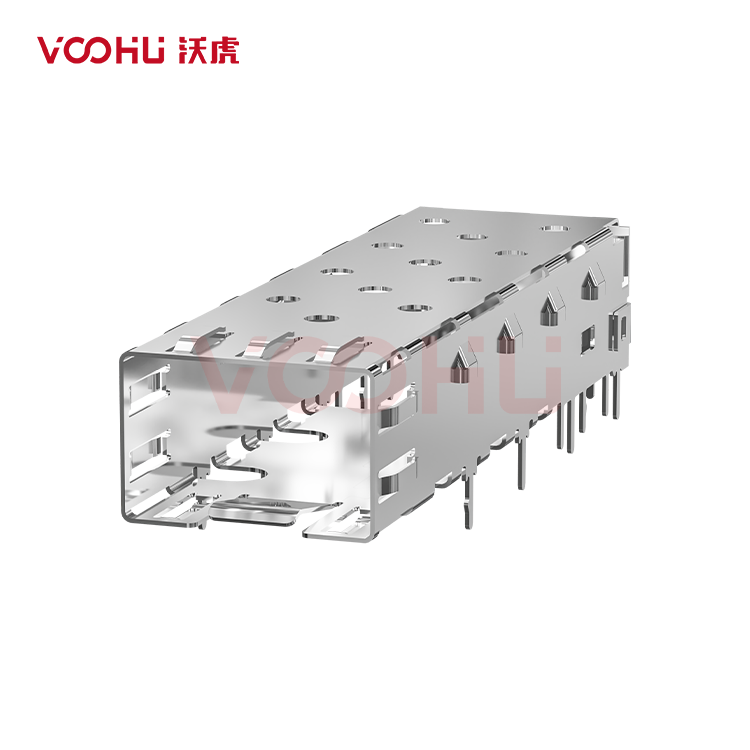

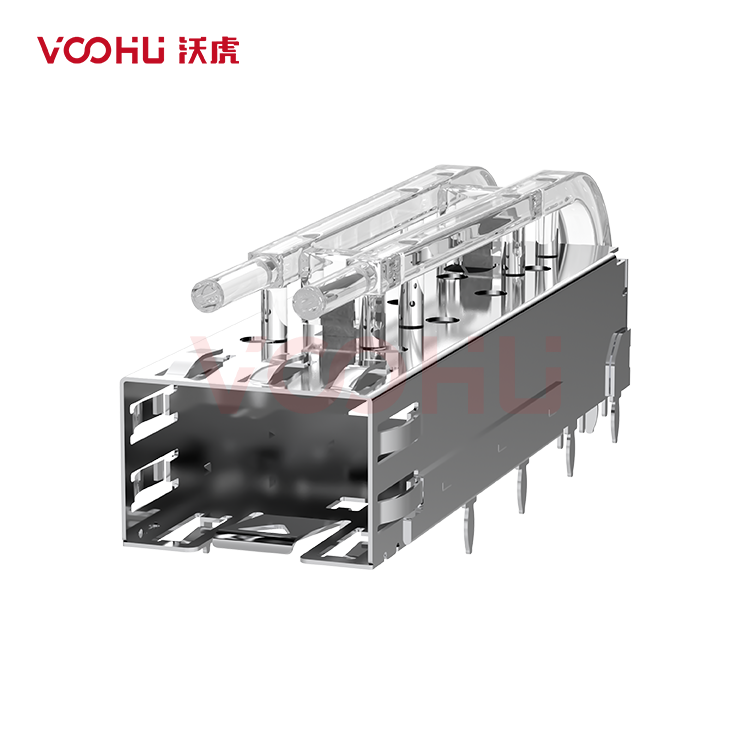

孔尺寸控制：散热孔和组件孔必须遵循λ/20原理（孔径<最高频率波长的1/20）。例如，对应于6GHz的光圈必须小于2.5mm；

屏蔽盖的密封：通过弹簧纸或导电泡沫实现盖子和笼子之间的无缝压接，并且间隙宽度在0.1mm以内控制。

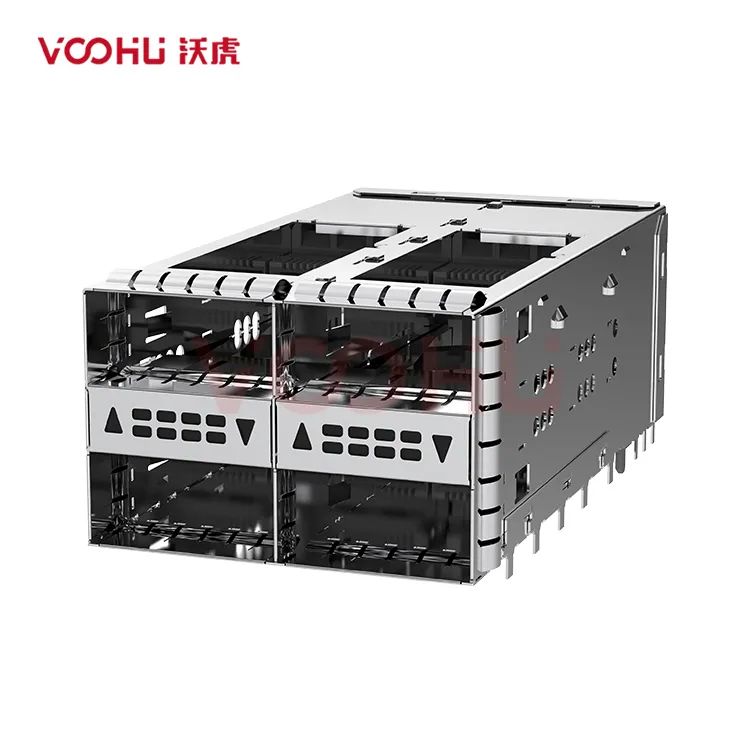

3.多数-点接地和低阻抗路径

弹簧接触设计：弹性接触点（≥4点/表面）设置在笼子的两侧，以确保与PCB接地层的可靠连接（接触电阻<10MΩ）；

接地垫优化：使用“井” -形状或网格-形状垫布局缩短接地路径并降低退回阻抗。

4.避开空腔共振效果

结构仿真帮助：使用ANSYS HFSS或CST软件来模拟腔谐振频率，调整笼子的长度- -宽度比，并避免操作频段（例如5G的3.5GHz）；

吸收材料填充：铁氧体涂层应用于非关键区域，以吸收特定频带中的杂散电磁波。

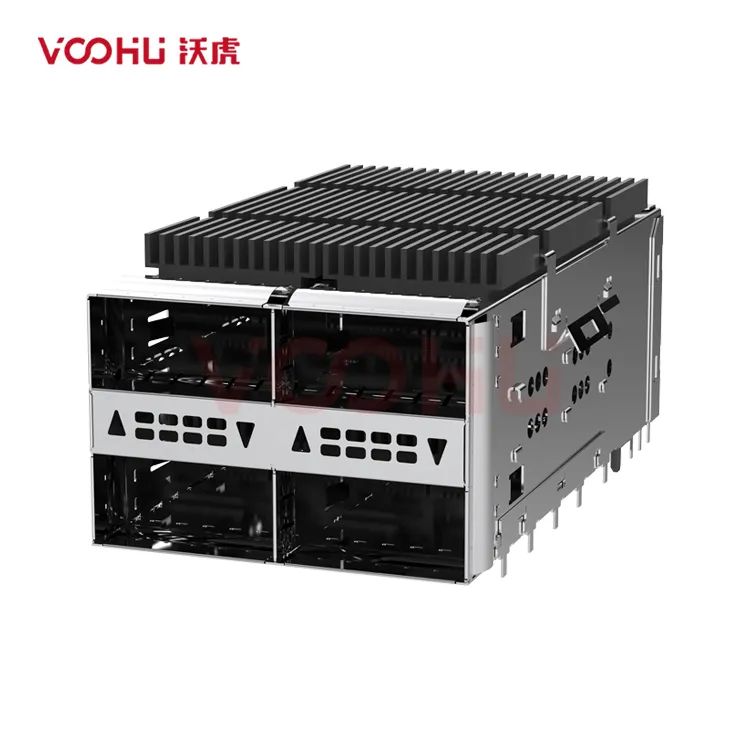

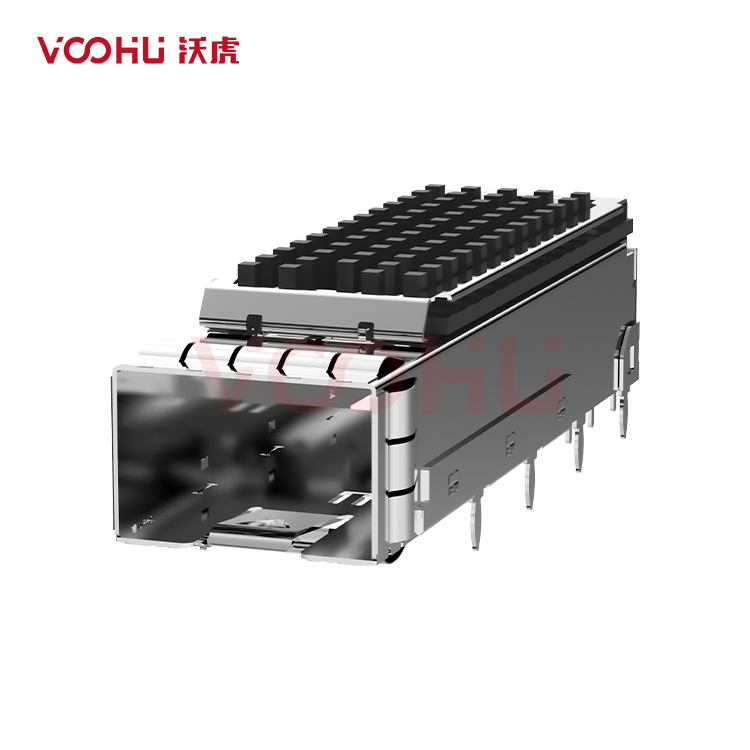

5.散热和屏蔽之间的平衡

定向热传导设计：在屏蔽盖的内部添加热导电硅垫，以将热量引导到设备外壳，以避免由于太多的开口而削弱屏蔽性能；

材料复合技术：金属-塑料整合成型（LDS技术）用于将绝缘材料嵌入本地非屏蔽区域，以减少热耦合干扰。
