网络港口电涌保护解决方案的设计

鉴于客户端网络端口的电涌保护要求（例如IEC 61000 - 4 - 5标准），建议使用以下多-级别保护设备组合，以确保通过激增测试并保护后电路。。

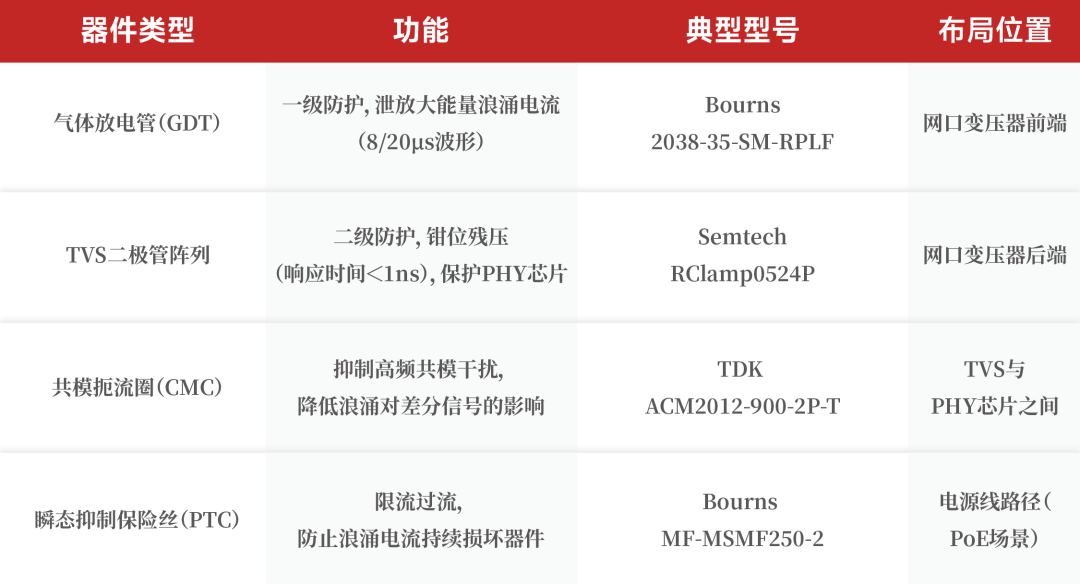

01个核心保护设备及其功能

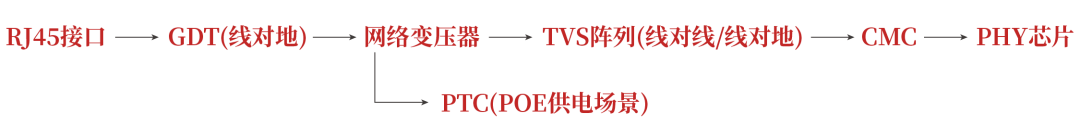

02典型电路设计（以RJ45网络端口为例）

1级保护（GDT）：
在每对差分线（例如TX+/TX -）和接地之间并行连接GDT，以吸收闪电或EFT能量。选择要求：直流崩溃电压≥90V，当前的携带能力≥5KA（8/20μs）。

次要保护（电视）：
使用集成的电视阵列（例如RCLAMP0524P）来保护四对差分线，夹紧电压≤15V，响应时间<1ns，以确保剩余电压不会损坏PHY芯片。

通用模式过滤（CMC）：
抑制由潮流引起的公共模式噪声并改善信号完整性。

POE Power Protection（PTC）：
如果支持POE电源，请在电源路径中以限制过电流的电源路径连接PTC。

关键设计考虑

01个PCB布局优化

GDT/TV应尽可能靠近网络端口，并具有短而直线的接线，以降低寄生电感。接地平面应完成，并且应使用多-点接地来减少阻抗。
02测试标准匹配

接触放电：±8kV（IEC 61000 - 4 - 2）需要电视+CMC组合；
激增测试：±4KV（IEC 61000 - 4 - 5）需要GDT+TVS两个-级别保护。
03个设备选择验证
通过TLP测试来验证电视夹具特性；在实际浪涌期间监视PHY芯片引脚上的电压，以确保其低于承受电压（例如，3.3V PHY芯片需要剩余的电压<6V）。

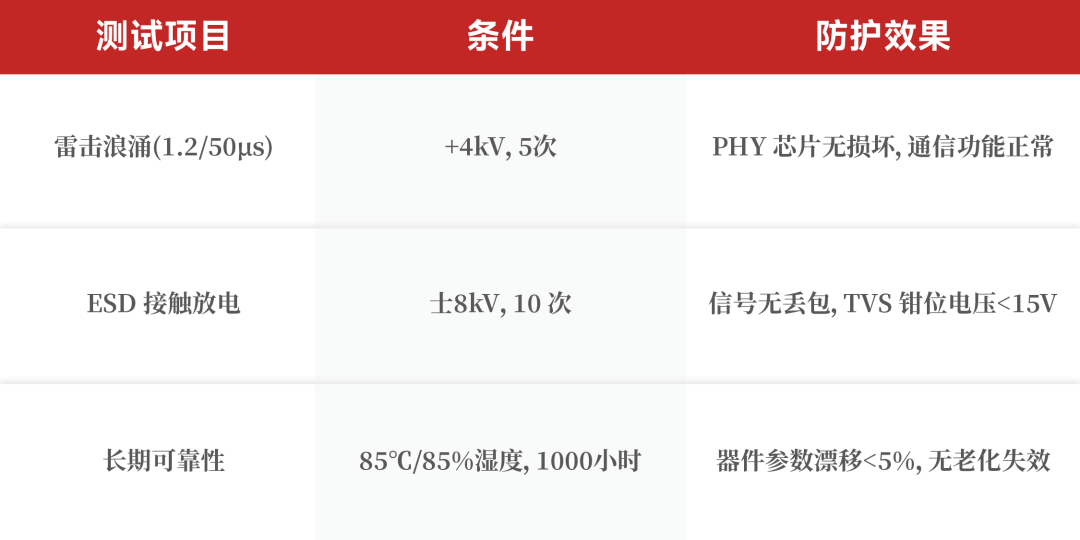

03建议的解决方案性能指标

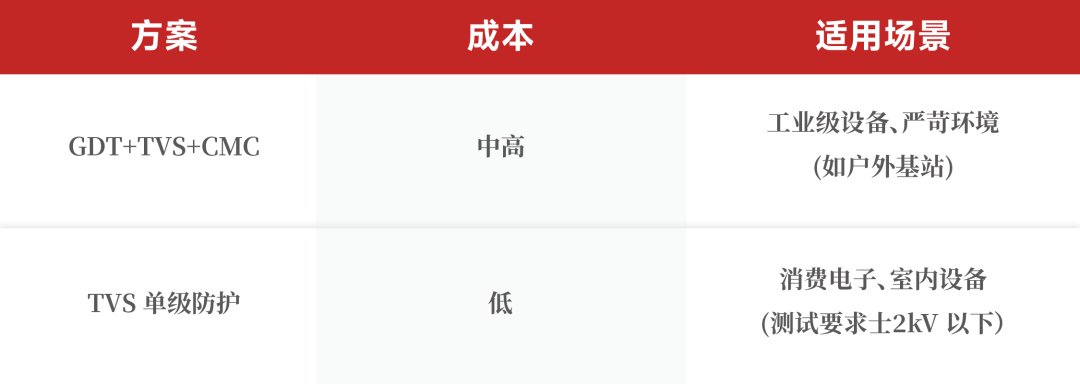

04个成本和替代方案

作为一家专业的企业，主要从事网络变压器，网络界面和SFP连接器，苏州Wohu Electronic Technology Co.，Ltd。致力于为客户提供高质量的产品，并在相关领域的深刻积累和专业技术提供完美的技术支持。我们期待与您合作，共同应对各种复杂的电磁环境挑战，护送设备的安全，稳定的操作，并共同创造更美好的未来。
