分析网络变压器的等效电容

网络变压器的等效电容分析：机制，影响和优化技术

1。等效电容的基本特征

网络变压器中的等效电容专门指其寄生电容网络，该网络是由绕组导体之间的磁场耦合形成的分布式电容系统。这些电容由三个主要维度组成：

• 间-绕组电容（CPS）：主要和次级绕组通过骨架/屏蔽层形成平坦的电容器结构，典型值约为0.5 - 5pf

• 层间电容（克莱尔）：当平行缠绕多个电线时，相邻导体之间的分布电容，单层可以达到0.1pf/cm²

• 核心耦合电容（CCORE）：线圈和高渗透率材料核心之间的位移电流路径，约占总电容的15％

阻抗分析仪已用于测量1MHz处的千兆以太网变压器的等效电容电抗性，当工作频率超过30MHz时，该参数将主导传输线的阻抗特性。这种现象在POE（802.3bt）电源系统中尤为明显，其中80V电源电压和2.5GHz信号带宽形成的DV/DT效应将激发电容式耦合噪声。

2。高-频率响应降解效应

同等电容和绕组电感形成的LC共振网络将严重扭曲信号传递特性：

f_ {res} = \ frac {1} {2π\ sqrt {l_ {leak} c_ {equ}}}}}}}

 标准RJ45接口变压器（350UH泄漏电感，3.5pf等效电容）的第一个共振点位于13.5MHz，导致以下典型问题：

• 返回损失降解：S11参数降解为6 - 8db的谐振频率下降

• 通用模式噪声耦合：CMRR在100MHz时下降20dB

• EMI辐射超过极限：在600MHz频带中，辐射峰超过了B类B级限制12dBμV/m

在2.4GHz频率下，插入损耗突然增加了2.7dB，测量的10G以太网核（VITEC VG2502B）的某个模型的S -参数曲线表明。仿真验证表明，异常是由层间电容引起的阻抗不匹配引起的。

3。高级绕组过程优化

现代网络变形金刚使用四-级别优化方案来减少等效电容：

3.1线圈结构创新

• 夹心绕组方法：将初级绕组分为三个部分P1 - P2 - P1，将CPS降低了43％

• 反向分层：高-电压侧线圈在Z -形状折叠中缠绕，单个-层电容降低了62％

• 差异绕组：两根电线的间距以0.2mm控制，LITZ电线最多使用1000股

3.2介电材料改进

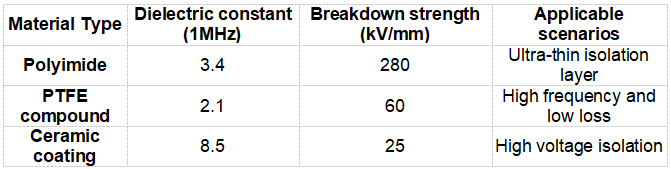

3.3核心拓扑重建

• 使用EQR型磁路设计，泄漏电感降低到常规结构的35％

• 纳米晶色带（hitperm）将核心体积降低50％

• 3D打印磁芯可实现0.05mm气隙精度控制

4。测试和验证系统

建立等效电容完整参数检测平台：

+ --------------------+ -向量网络分析仪- - （EP5020A 10MHz - 4GHz）- +--------+----------+- S -参数测量 + -------- v ----------- + - 3D电场扫描仪- - （EMSCAN 3000）- +--------+----------+-野外强度映射 + ------- v ---------- + -热模拟工作站- - （ANSYS Q3D）- +---------------------+

工业-级POE ++变压器的测试数据表明，在采用飞行线绕组过程后，层间电容从2.1pf降低到0.7pf，并且在250MHz频带中的信号完整眼图开放量增加了38％。温度升高实验表明，优化的设计将热点温度从98℃降低到72°，而MTBF增加到150,000小时。

5。未来的技术趋势

最新的IEEE P802.3CG标准要求，当10Mbps以太网以1000m的距离工作时，变压器等效电容必须小于1pf。为此，该行业正在探索：

• 微波光子晶体结构：使用EBG电磁带材料抑制条纹场

• 超材料绕组：使用负介电常数超材料来重建电场分布

• 在-芯片磁整合：TSV硅插位器启用三个-尺寸线圈堆叠

• 量子隧道隔离：石墨烯/六角硼硝酸盐异质结构中的原子-电平控制

实践表明，通过精确控制等效电容参数，新一代的网络变压器可以在100GBPS传输期间达到小于10^- 15的位错误率，并提高了能源效率200％，这标志着磁性组件设计进入Nanovolt ERA - Ampere精确控制。
