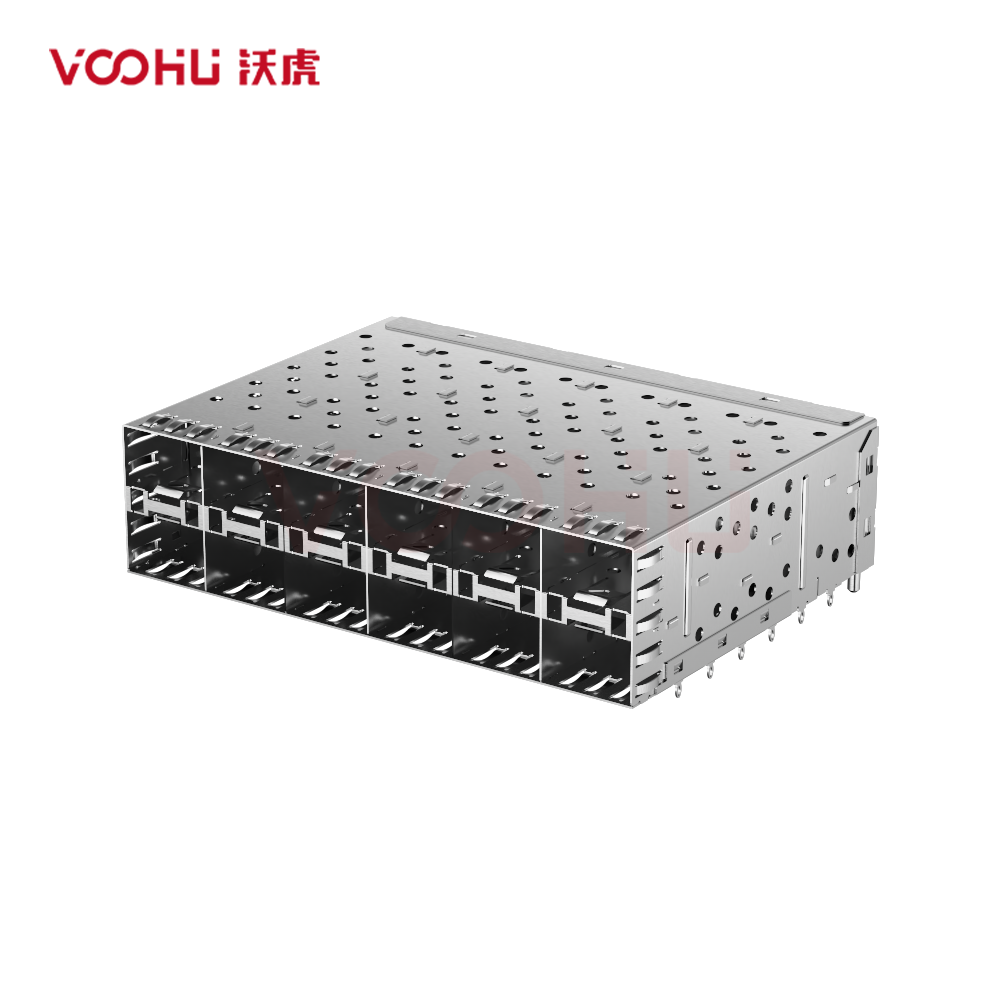

WHSFP06326F001 (Low height) SFP 2×6 5G Cage+Connector Connector Gold Plated30U Ni 50U Fiber Optic cages
技術的なサポートが必要な場合は、カスタマーサービスを追加するには下のボタンをクリックしてください or サンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
テクニカル サポート 電子メール: wohu03@wohu-tek.com 電話: +86 400-1048-018
詳細については、こちらをご覧ください。ダウンロードセンター書類を入手するか、下のボタンをクリックしてカスタマーサービスを追加してください。できるだけ早く対応させていただきます。
少量の注文の場合は、次のサイトで直接注文できます。VOOHUショップ。当社は、便利で効率的なプロセスで VAT 一般/特別請求書をサポートします。
技術サポートやサンプルリクエストについては、こちらまでお問い合わせください。下のボタンをクリックしてください顧客サービスを追加するため、またはサンプルリクエストページにアクセスしてくださいフォームに記入します。できるだけ早く対応させていただきます。
カスタマーサービス電子メール: wohu09@wohu-tek.com 電話: +86 180 2130 1120
VOOHU Electronics は、ISO 9001:2015 国際品質マネジメントシステム認証、ISO 14001:2015 環境認証、RoHS 環境認証、REACH 認証、および CE 認証を取得しています。
VOOHU 公式 Web サイトでは、製品カテゴリまたはパラメーター フィルター (データ レート、パッケージ タイプ、動作温度、電流など) を通じてオンラインで製品をすばやく選択できます。 「」もご覧いただけます。ソリューション「」ページでは、お客様のニーズに合った推奨ソリューションを表示します。さらなるサポートが必要な場合は、テクニカル サポート チームに直接連絡し、アプリケーション シナリオを提供してください。お客様に最適なソリューションを正確に推奨します。
これらは機械的に互換性があり、SFP、SFP+、および SFP28 は同じ物理インターフェイスの寸法とピン定義を共有します。 SFP+ コネクタは SFP を直接置き換えることができ、SFP28 を SFP+ ケージに挿入することもできます。ただし、それらの電気的性能は大きく異なります。SFP は 1 Gbps をサポートし、SFP+ は 10 Gbps をサポートし、SFP28 は 25 Gbps をサポートします。アップグレードするときは、ホストの SerDes レート機能を確認する必要があります。レートの高いケージには、より厳格な信号整合性設計要件 (PCB ルーティング、インピーダンス整合) があります。
主に、Press-Fit と Solder Tail の 2 つがあります。 Press-Fitははんだ付けを必要とせず、機械的な圧入により電気接続を実現するため、PCB穴径公差(±0.05mm)が厳しい多層基板や大量生産に適しています。ソルダーテール方式はリフローはんだ付けで固定するため、小ロットや試作検証に適しています。 VOOHU は、両方の終端方法で SFP ケージを提供します。シングル-ポート ケージは Flat-Rock プロセスを使用して取り付けることができ、連動/スタック ケージには専用の圧入ツールが推奨されます。
消去法を使用します。まず、既知の互換性のあるモジュールを同じポートに挿入します。正常に動作する場合は、そのモジュールに問題があります。それでも動作しない場合は、別のポートに切り替えてテストします。複数のポートに問題がある場合は、スイッチのファームウェアの制限またはケージ信号の問題である可能性があります。また、ケージのピンが曲がっていないか、酸化していないか、応力によりケージと PCB パッドの間に冷はんだ接合が形成されていないかどうかを確認することもできます。一部のスイッチではベンダー コード化された SFP が必要であり、非オリジナル モジュールは積極的に拒否される場合があります。これはコネクタ ハードウェアとは無関係です。
機械的なロック機能のためです。突出部の底部は、パネル内のスペースを空ける必要があるラッチ機構を備えて設計されており、信頼性の高いロックおよびロック解除動作を完了するのに十分な移動量をラッチに確保し、それによってコネクタの嵌合体験と接続の信頼性を保証します。
