1.オーディオトランスの概要オーディオ信号を処理する特別なトランスであるオーディオトランスは、主にオーディオ信号の電圧レベルを変更し、異なるデバイス間でオーディオ信号が効率的に伝送されるようにインピーダンスマッチングを提供するために使用されます。この記事では、その動作原理、構造的特徴、プロセスフロー、選択パラメータ、設計上の注意事項について詳しくまとめます。私たちの日常生活において、オーディオトランスは音質を損なうことなく高電圧を低電圧に変換する重要な役割を果たしています。マイクの入力段、スピーカーの出力段、アンプのカップリングやインピーダンスマッチングなど、オーディオ機器間のスムーズな連携を確保するために広く使用されています。
- 2.オーディオトランスの役割
- ※インピーダンスと電圧の変換
- トランスは昇圧/降圧してインピーダンスを変更することができ、オーディオトランスのインピーダンスは巻数比の二乗に応じて変更できます。一次電圧と二次電圧の比は巻線比と等しく、インピーダンス比は巻線比の二乗の結果です。
- ※インピーダンスは電圧から磁束への変換効率で決まります。
- オーディオトランスは、異なるインピーダンスのアンプと負荷を整合させ、電力伝送効率を向上させ、信号の歪みを防ぐために使用されます。その設計は低周波トランスの設計に似ていますが、より広い周波数範囲に適しています。
- *平衡 – 非平衡間の移行
- オーディオトランスは、異なるインピーダンスのアンプと負荷を整合させ、電力伝送効率を向上させ、信号の歪みを防ぐために使用されます。その設計は低周波トランスの設計に似ていますが、より広い周波数範囲に適しています。
- *オーディオ信号電圧絶縁
- 変圧器はガルバニック絶縁を提供し、1:1 変圧器は信号レベルを変更せず、干渉を防止し、信号伝送と接地絶縁に適しており、信号タイプの変換も可能です。
- ※音声信号のカラーリング用
オーディオトランスは、電圧とインピーダンスを変換するだけでなく、オーディオ信号を変化させる、つまり信号特性を変更します。コア素材の違いは、音の周波数応答、インピーダンス、インダクタンスに影響を与え、特定のオーディオ特性を強化したり、全体的なリスニング体験を変えたりする可能性があります。たとえば、トランスによっては、低周波をブーストして低音をより際立たせたり、高周波をブーストしてサウンドをよりクリアにすることができます。この現象はトランス染色と呼ばれます。
- 3.オーディオトランスの分類
一般的なオーディオトランスは次のように分類されます。

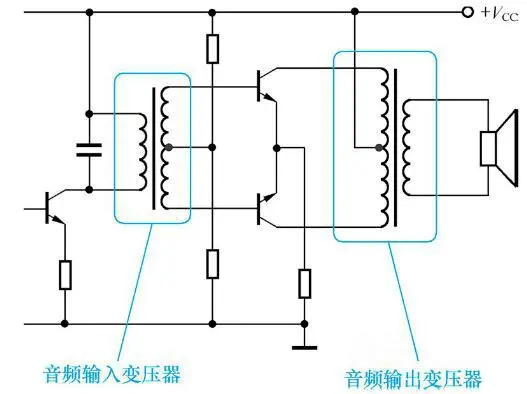

1)入力トランス
入力トランスは音声とオーディオ機器の間のトランスで、マイクトランスとも呼ばれ、主な役割はインピーダンスマッチングです。
2)出力トランス
出力トランスはアンプやスピーカーのパワーアンプに接続されインピーダンス変換を行い、より大きな電力のオーディオトランスを出力することができます。
3)段間変圧器
段間トランスは、共通結合オルタネーター、プッシュトランスなどのアンプの中間段間のトランスであり、主な機能は、プリアンプのインピーダンスが変化するように、第 1 周波数信号電圧を変換することです。そして後段アンプ同士のマッチングが可能となる。
- 4.オーディオトランスの用途とシナリオ
1)入力トランス
入力トランスにはLINE入力キャトル入力とMIC入力キャトル入力の2種類があります。 LINE 入力端子は、低入力インピーダンスのアンプ回路を駆動したり、複数のアンプ入力を並列に接続して効率的な信号伝送を確保したりするのに適しています。 MIC入力カウは主にマイクアンプの入力端に使用され、その多くは後段の増幅段のゲイン圧を下げるためにゲインを持たせて設計されており、ゲインを持たない設計のものもあります。
2)出力トランス

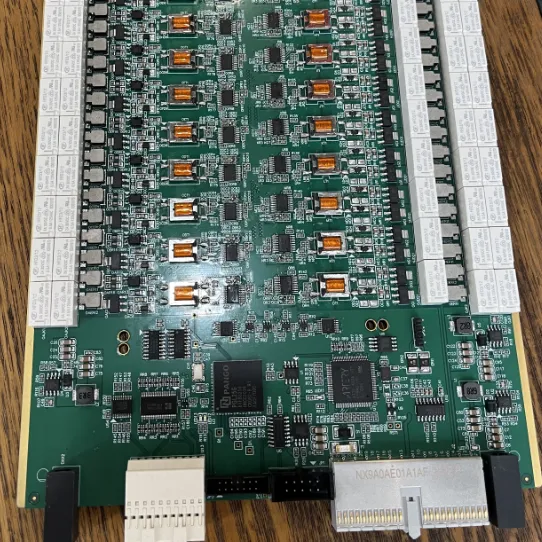

オーディオ機器や再生機器では、回路のインピーダンス変換に出力トランスが使用されます。一部の出力トランスは 1:1 の比率を使用し、レベルを一定に保ち、主な機能は信号を分離することです。出力トランスのインピーダンスが低いため、より安定した豊かな音質を得るためにディスクリートのオペアンプによって駆動されることがよくあります。
3)段間変圧器
段間トランスは、カップリングトランスやプッシュトランスなど、アンプの前段と後段の間に位置し、音声信号の電圧を調整し、インピーダンスマッチングを図り、信号をスムーズに伝送することが主な役割です。出力トランスはパワーアンプとスピーカーを接続し、インピーダンス変換を担い、大出力の音声信号を出力することができます。
4)音声信号電圧絶縁
変圧器はガルバニック絶縁を提供し、1:1 変圧器は信号レベルを変更せず、干渉を防止し、信号伝送と接地絶縁に適しており、信号タイプの変換も可能です。

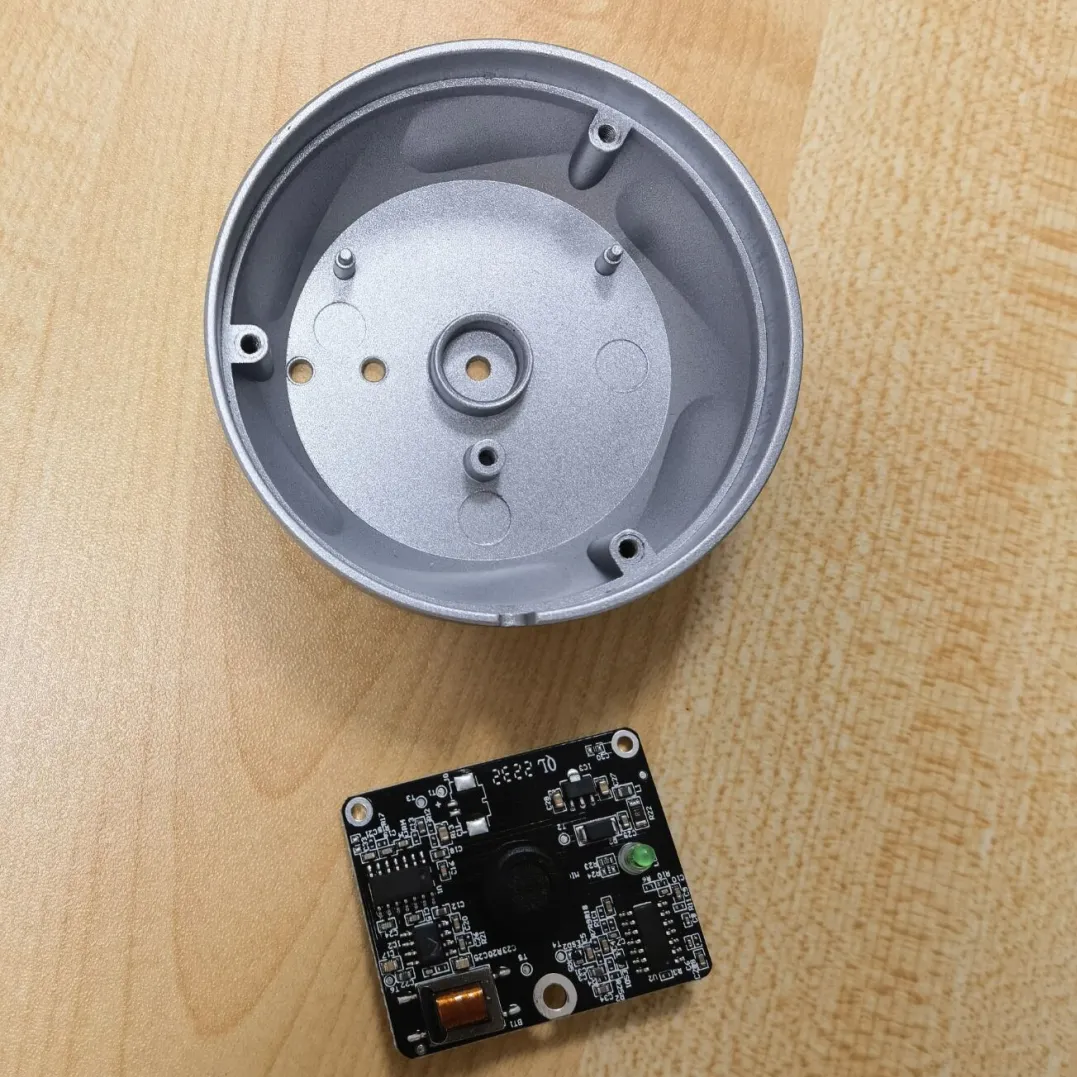

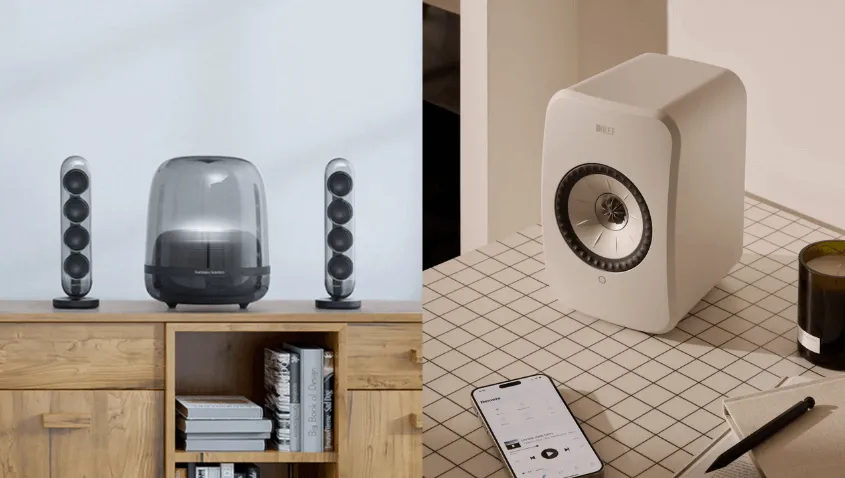

アプリケーションシナリオ: ラベリアマイク、カメラマイク、有線/無線マイク、楽器マイク、マイク、通信機器、ハイエンドスピーカー。
- 5.VOOHUオーディオトランス推奨

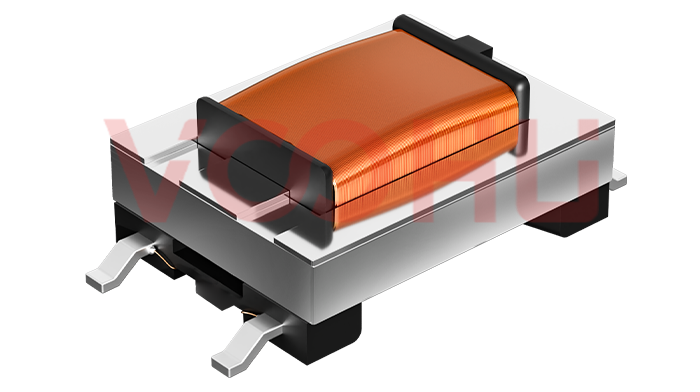

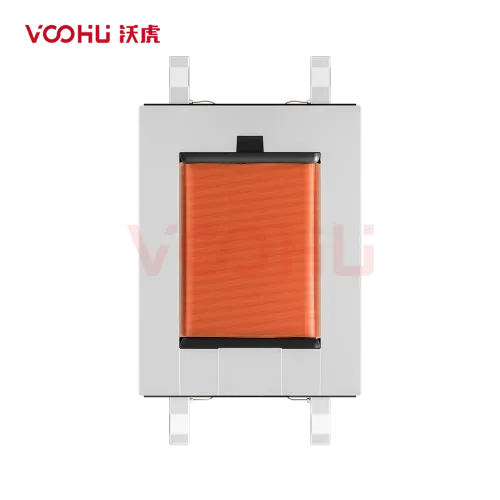

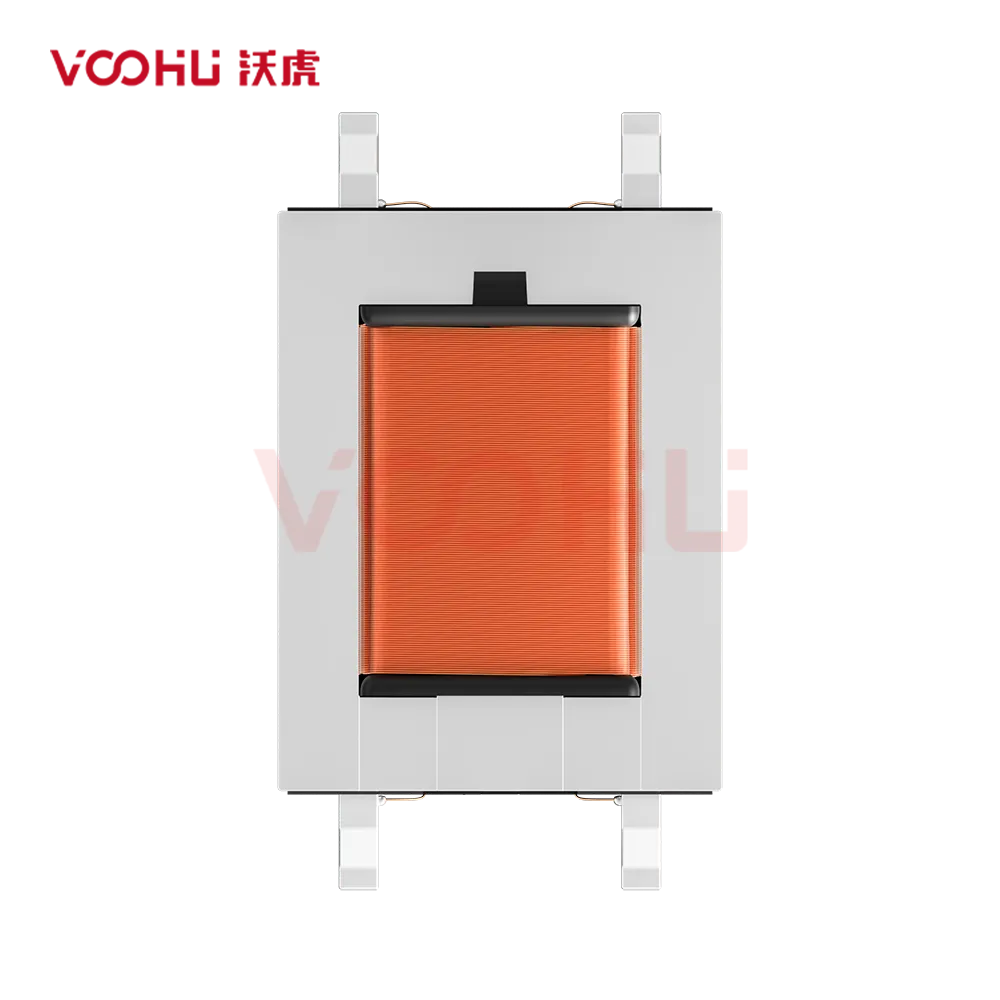

VOOHU オーディオ トランスには、プロ用オーディオ機器でもホーム オーディオ システムでも、さまざまなアプリケーション シナリオのニーズを満たすさまざまなモデルがあり、適切なソリューションを見つけることができます。※VOOHU商品の説明オーディオ絶縁トランスは中間タップ用の5つのピンで、4つのピンはタップされていません。絶縁トランスを使用するとAC周波数干渉を除去できます。システムは絶縁トランスを使用してリアオーディオ機器の交流の戻りをブロックし、絶縁トランスを使用すると回避できます。前段装置の出力を燃焼させ、
システムアースにより発生するAC音を解決し、平衡・不平衡伝送時の外部からの干渉を軽減します。※VOOHU製品のメリット小型、高インダクタンス値、スポットストレートヘア

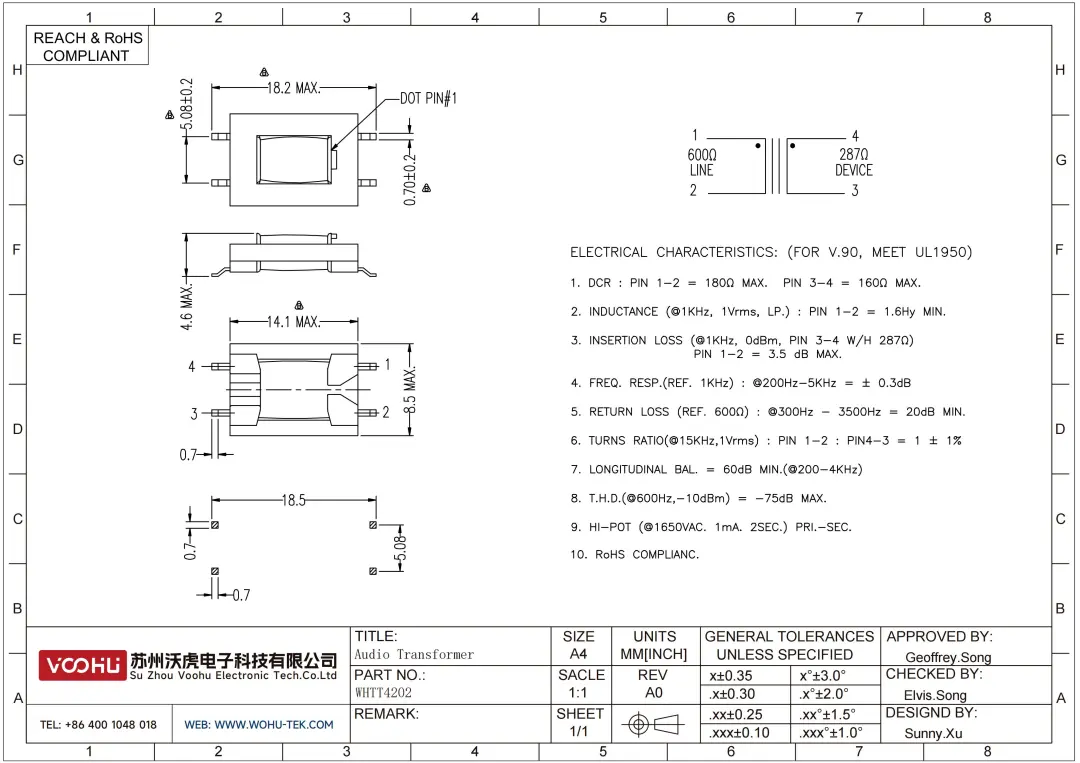

※オプションモデルを推奨します
